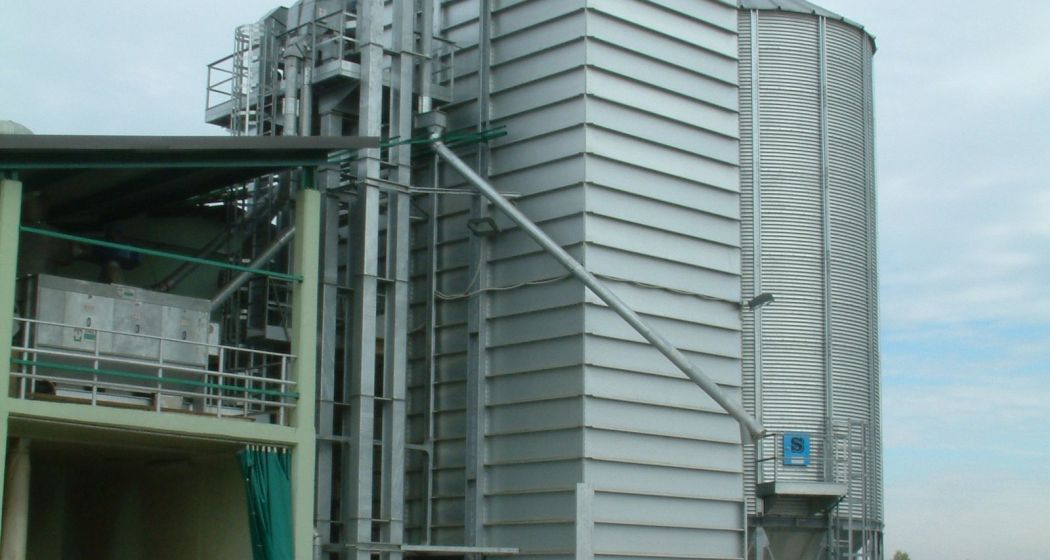

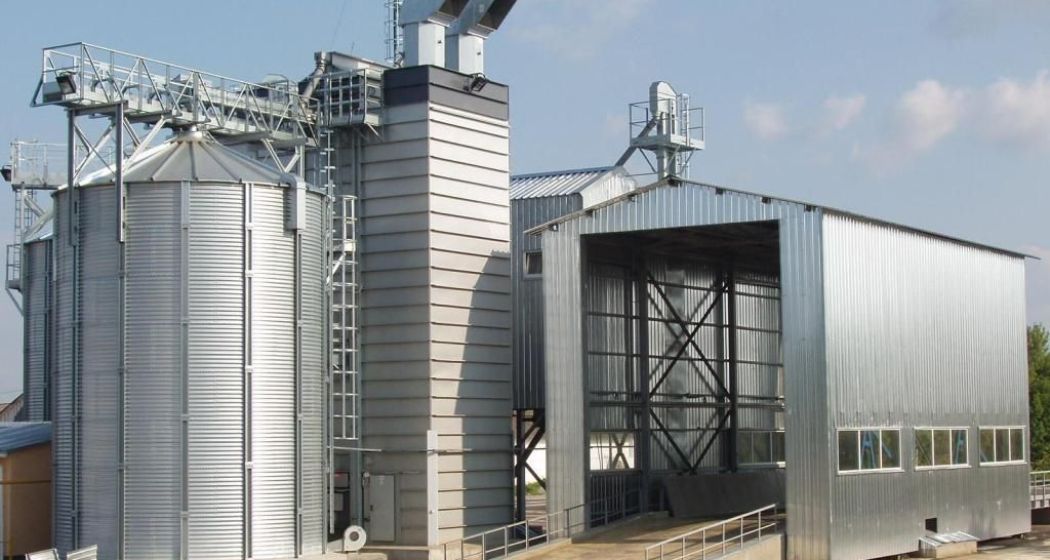

Зерносушилка STRAHL Мод. 3500 FR/6 - VA Версия

Модули

кол-во

6

Секции

кол-во

20

Объем зерна

64,4

Емкость (при 750 kg/m³)

Ton

48,3

РАЗМЕРЫ      длина

mm

7 600

                      ширина

mm

4 100

                      высота

mm

13 750

Выходные вентиляторы

кол-во

2

   Эл. мощность

kw

11,0

   Воздушный поток

m³/час

59 950

Вентиляторы рециркуляции

кол-во

1

   Эл. мощность

kw

11

   Воздушный поток

m³/час

32 280

Максимальная тепловая мощность

kcal/h x 1000

2 275

kw

2 650

Сжатый воздух





   Потребление

Nlt/min

39

   Давление

Bar

7

Версия с цикловентиляторами





Выходные вентиляторы

кол-во

2



kw

15

КУКУРУЗА 35% - 15%  Te=125°C





Выход (сырого)

т/час

10,4

Выход (сухого)

т/час

7,9

Потребление газа за час

m³/час

240

Потребление за час сжиж. газа

кг/час

189

Относительное потребление газа

m³/тон

23,2

Относит. потребление сжиж. газа

кг/тон

18,3

КУКУРУЗА 32% - 14%  Te=125°C





Выход (сырого)

т/час

11,3

Выход (сухого)

т/час

9,0

Потребление газа за час

m³/час

187

Потребление за час сжиж. газа

кг/час

146

Относительное потребление газа

m³/тон

20,9

Относит. потребление сжиж. газа

кг/тон

16,3

КУКУРУЗА 28% - 14%  Te=125°C





Выход (сырого)

т/час

14,0

Выход (сухого)

т/час

11,7

Потребление газа за час

m³/час

190

Потребление за час сжиж. газа

кг/час

148

Относительное потребление газа

m³/тон

16,2

Относит. потребление сжиж. газа

кг/тон

12,7

КУКУРУЗА 24% - 14%  Te=115°C





Выход (сырого)

т/час

16,2

Выход (сухого)

т/час

14,4

Потребление газа за час

m³/час

166

Потребление за час сжиж. газа

кг/час

130

Относительное потребление газа

m³/тон

11,6

Относит. потребление сжиж. газа

кг/тон

9,1

КУКУРУЗА 20% - 14%  Te=100°C





Выход (сырого)

т/час

20,1

Выход (сухого)

т/час

18,7

Потребление газа за час

m³/час

130

Потребление за час сжиж. газа

кг/час

102

Относительное потребление газа

m³/тон

7,0

Относит. потребление сжиж. газа

кг/тон

5,4

СОЯ  18% - 13%  Te=85°C





Выход (сырого)

т/час

20,2

Выход (сухого)

т/час

19,0

Потребление газа за час

m³/час

86

Потребление за час сжиж. газа

кг/час

67

Относительное потребление газа

m³/тон

4,5

Относит. потребление сжиж. газа

кг/тон

3,5

ПШЕНИЦА 20% - 15%  Te=90°C





Выход (сырого)

т/час

34,2

Выход (сухого)

т/час

28,5

Потребление газа за час

m³/час

121

Потребление за час сжиж. газа

кг/час

95

Относительное потребление газа

m³/тон

4,3

Относит. потребление сжиж. газа

кг/тон

3,3

ПОДСОЛНЕЧНИК  14% - 8%  Te=70°C





Выход (сырого)

т/час

14,0

Выход (сухого)

т/час

11,7

Потребление газа за час

m³/час

60

Потребление за час сжиж. газа

кг/час

47

Относительное потребление газа

m³/тон

5,1

Относит. потребление сжиж. газа

кг/тон

4,0

RAPE SEED  14% - 8%  Te=80°C





Выход (сырого)

т/час

12,6

Выход (сухого)

т/час

11,7

Потребление газа за час

m³/час

60

Потребление за час сжиж. газа

кг/час

47

Относительное потребление газа

m³/тон

5,1

Относит. потребление сжиж. газа

кг/тон

4,0

1    ШТ. "STRAHL"  Зерносушилка поточного действия модель 3500  FR  6 модулей, состоящая из:

  • Сушильная башня со ступенчатыми тоннелями из стали ALUZINK; вытяжные тоннели верхней части сушилки из нержавеющей стали; внутренняя обшивка панелями из стали ALUZINK.
  • Энергосберегающая система  с вентилятором для воздушной циркуляции   и смешивания потоков нагретого и отработанного воздуха.
  • Термоизоляция зоны горячего воздуха  минеральной ватой  и панелями из гальванизированной стали.
  • Термоизоляция зоны сушки минеральной ватой и панелями из стали   ALUZINK.
  • Платформы и лестницы для инспектирования и очистки.
  • Регулируемая секция охлаждения; пневматические заслонки для регулирования потоков холодного воздуха.
  • Загрузочный бункер для влажного зерна с крышей.
  • Основание с разгрузочным устройством,  состоящим из небольших   саморазгружающихся бункеров с контрольной панелью на 3 заслонки.
  • Контрольная группа циркуляции воздуха, состоящая из резервного бака на 10 л., фильтра, регулятора давления, переключателя давления, 5-проводного электронного гидрораспределителя, пневматического цилиндра.
  • Кнопка экстренной быстрой разгрузки; кнопка ручного управления.
  • Заслонки безопасности для механического открытия/закрытия в случае аварии.
  • Бункер для сухого зерна, построенный в основании сушилки, с выгрузным шнеком, оснащенным мотор-редуктором.
  • Отсек для установки горелки с  регулируемым поперечным профилем.
  • 2 ШТ. высокопроизводительных вентилятора со смещенным потоком с изменяемым шагом лопасти и непосредственно встроенным электромотором для нагнетания воздуха.(11 kw).
  • 1 ШТ. высокопроизводительных вентилятора со смещенным потоком с изменяемым шагом лопасти и непосредственно встроенным электромотором для отработанного воздуха.(11 kw).
  • 5 ШТ. пневматически управляемых анти пылевых заслонок для перекрытия воздушного потока при разгрузке зерна.
  • 3 ШТ.   пневматически управляемых заслонки из гальванизированной стали для защиты от дождя.
  • 2 ШТ. переключателя уровня влажного зерна для автоматического контроля уровня загрузки и предотвращения опустошения шахты.
  • 1 ШТ. переключатель уровня высушенного зерна в разгрузочном бункере.
  • 2 ШТ. переключателя давления воздушного потока.
  • Комплект датчиков для контроля и регулировки температурного режима.
  • 1 ШТ. Лестница к шахте влажного зерна с секциями, выполненными из гальванизированной стали и площадками для отдыха.
  • 3 ШТ. Наружные стенки шахты с усиленной шумо- и звукоизоляцией.
  • 1 ШТ. Электронная панель управления с сенсорным экраном.
  • 1 ШТ. Газовая горелка в комплекте, включая газовую рампу, устройства безопасности и систему управления.
  • тепловая мощность 2650 Квт
