Посевной комплекс «Кузбасс-Д» является агрегатом нулевой технологии сева и позволяет производить за один проход посев сельхозкультур по высокой стерне, с накопленной годами мульчей, а также внесение удобрений и прикатывание без предварительной подготовки почвы, на полях с высокой твердостью почвы.
Минимальное нарушение почвенного слоя дисковыми рабочими органами во время посева даёт максимальное преимущество в засушливых условиях.
Внимание! Посевной комплекс «Кузбасс-Д» не предназначен для работы по вспашке.

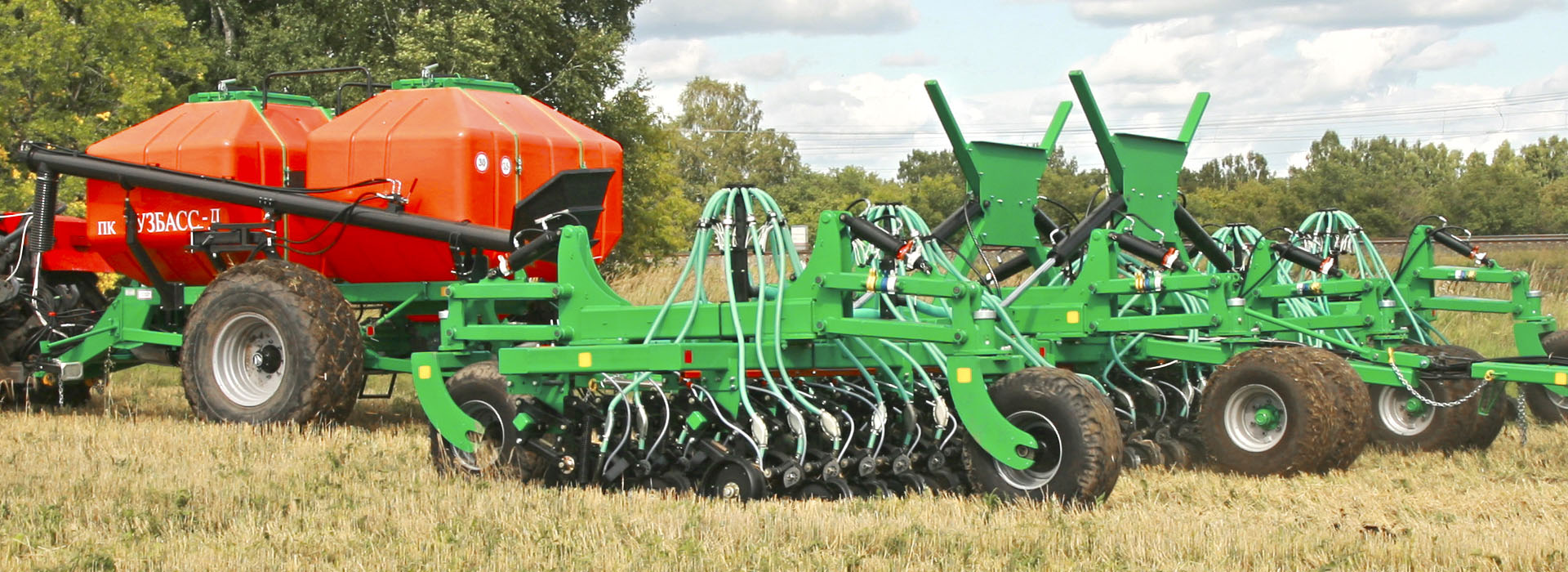

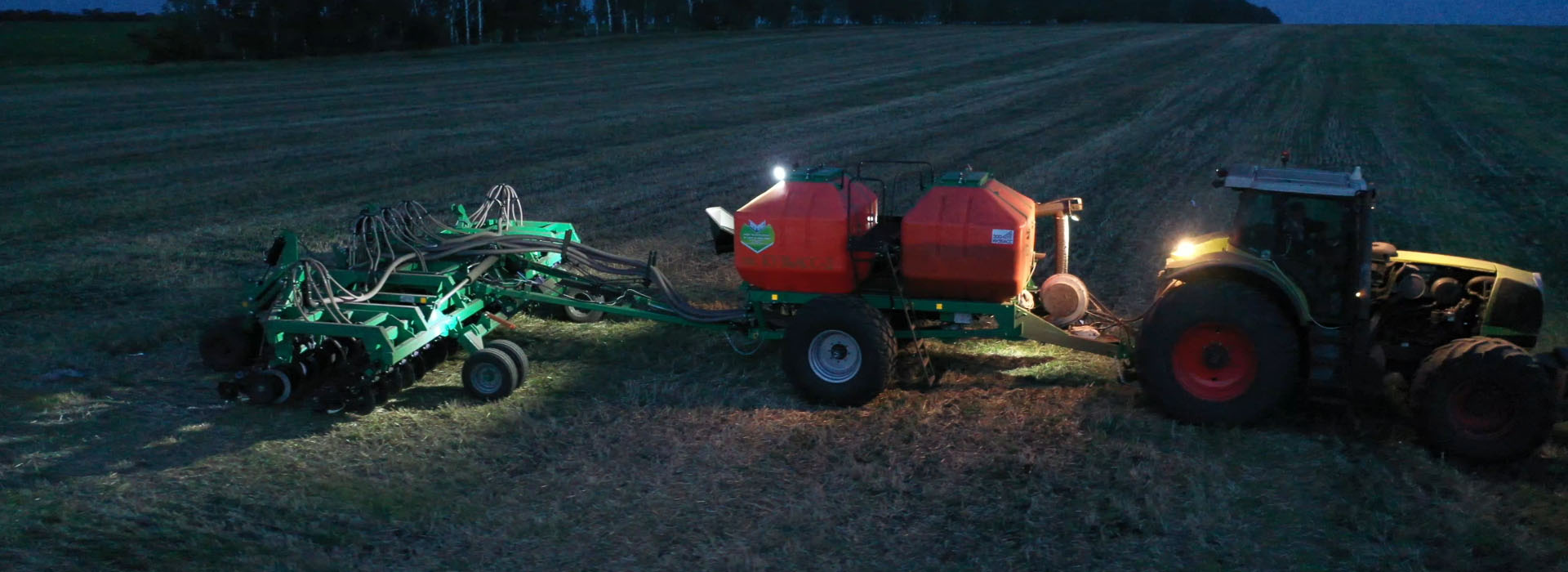

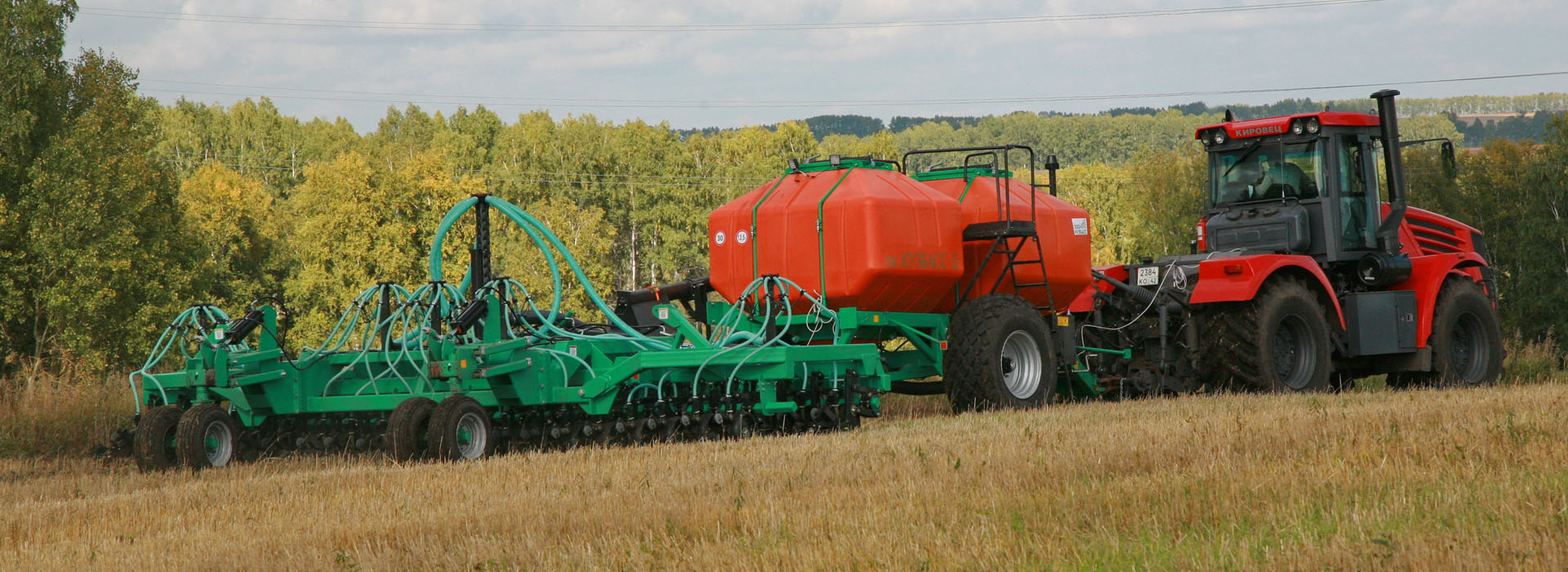

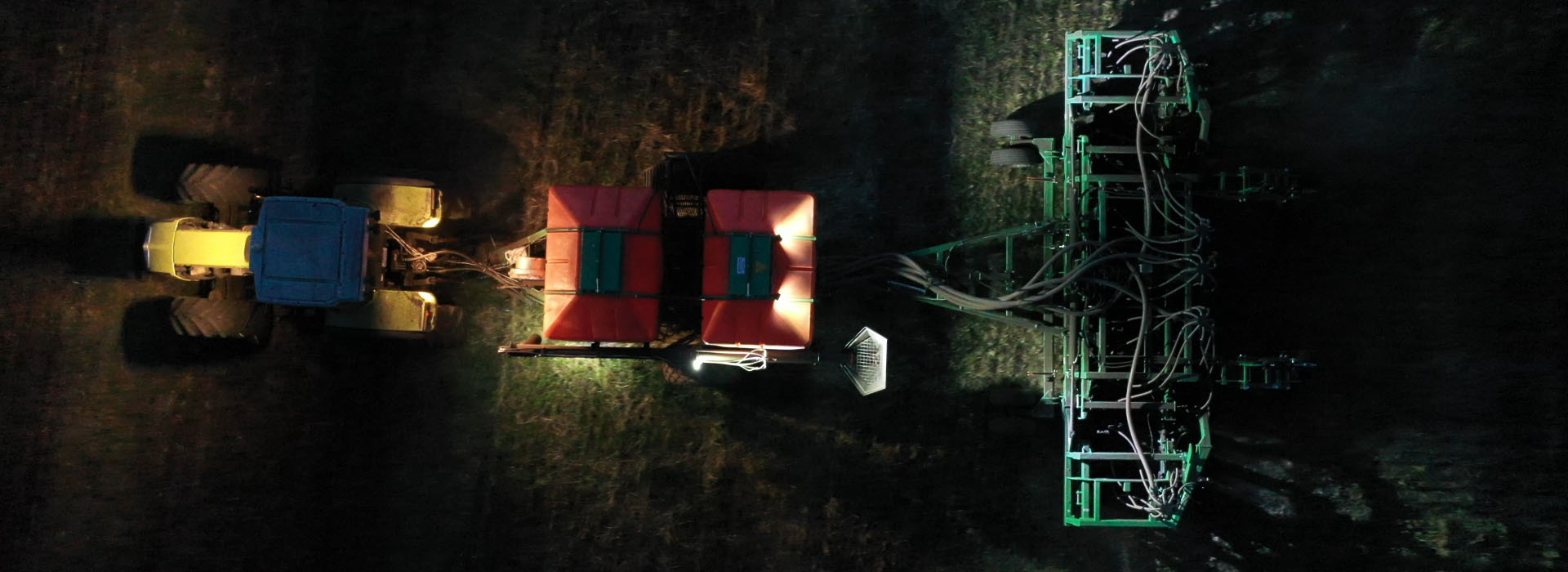

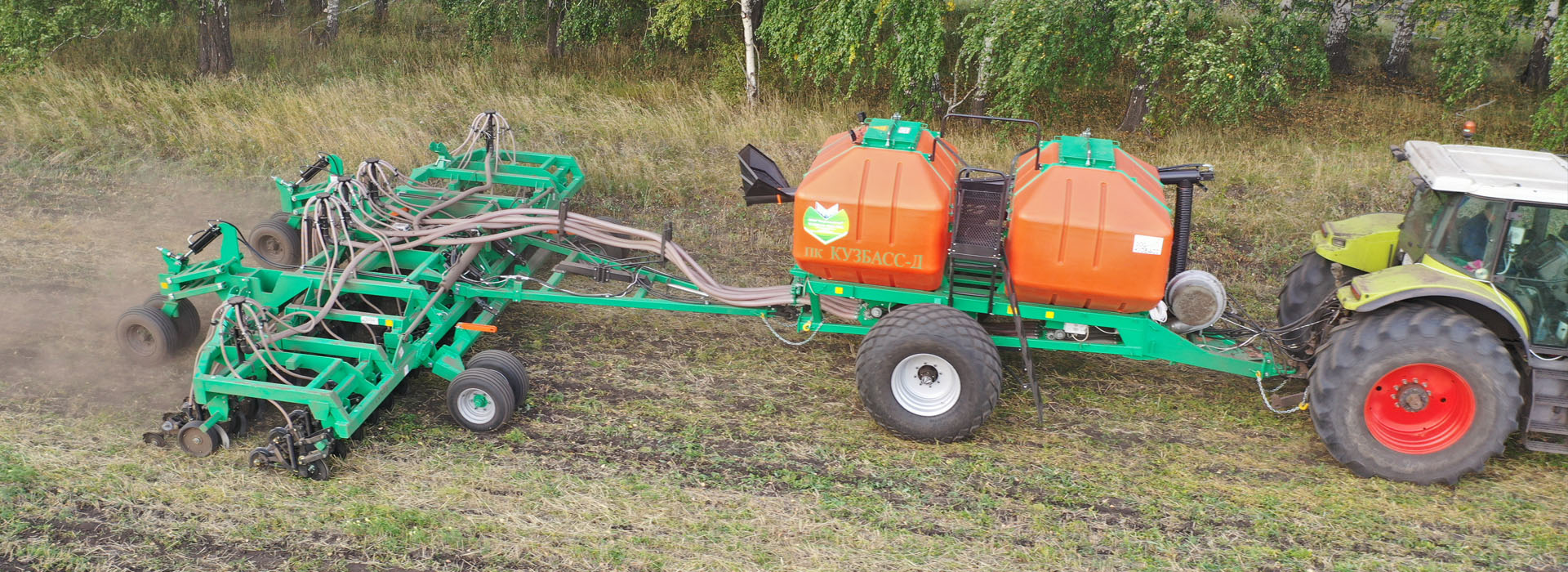

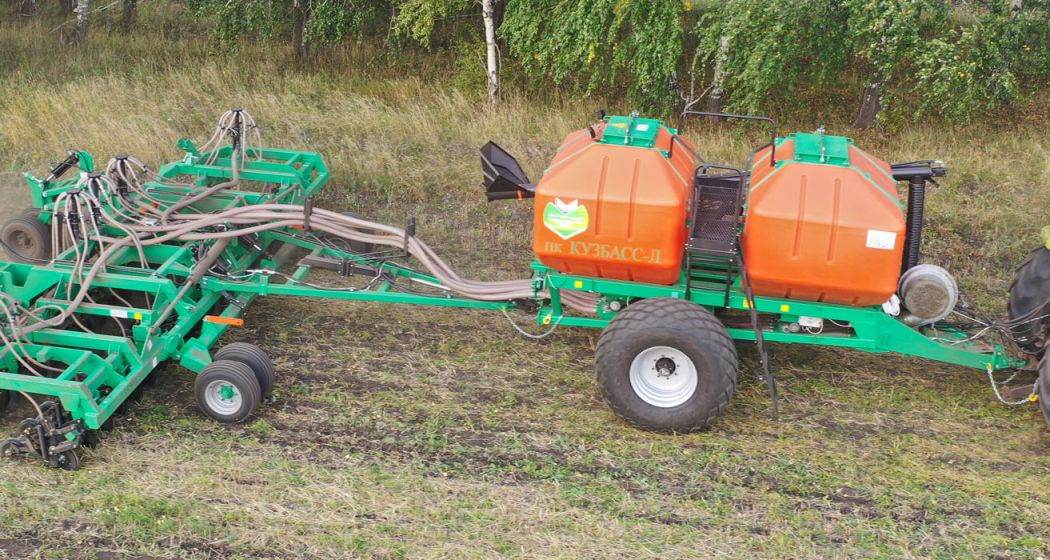

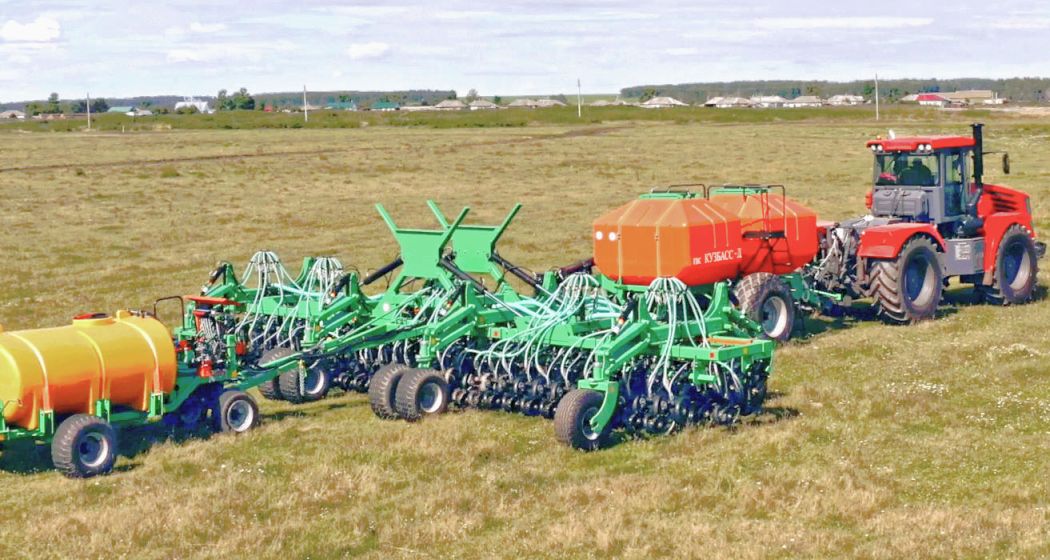

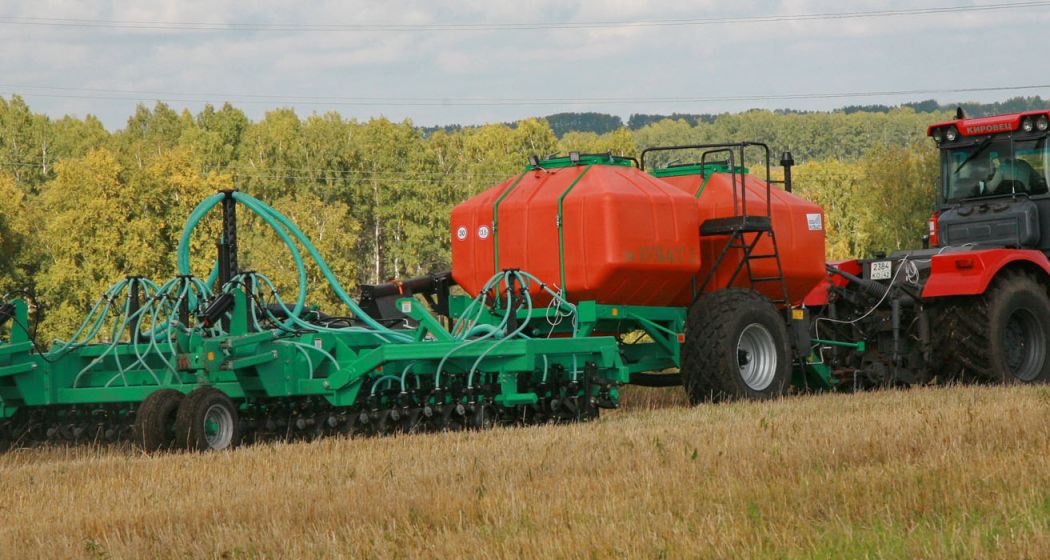

ПК-11,4 «Кузбасс-Д» агрегатируется трактором мощностью не менее 230кВт (рекомендуемая мощность 350 л.с.) и состоит из рамы-сеялки и одноосного бункера, который цепляется непосредственно за гидрокрюк трактора. При большей глубине посева от 6 до 9 см рекомендуется трактор мощностью 400 л.с.
Посевные комплексы могут комплектоваться как двухсекционными бункерами (объемом 6,5 м3, 8 м3или 10 м3), так и трехсекционными (объемом 12,8 м3).
Бункеры разделены на два отсека — для семян и удобрений (у трехсекционных бункеров два отсека совмещены).. Конструктивно предусмотрен сев зерновых, зернобобовых, технических и кормовых (в том числе мелкосемянных) культур по агрофонам необработанным (стерневым) с плотностью сева на гектар и глубиной заделки семян, устанавливаемых потребителем с учетом местных условий при одновременном внесении в почву удобрений.
На бункере установлен дизельный двигатель (или более экономичный гидропривод), приводящий в действие пневмосистему. Семена воздушным потоком подаются на шесть распределительных узлов – один центральный и пять периферийных и далее — через систему семяпроводов, на каждый дисковый сошник.

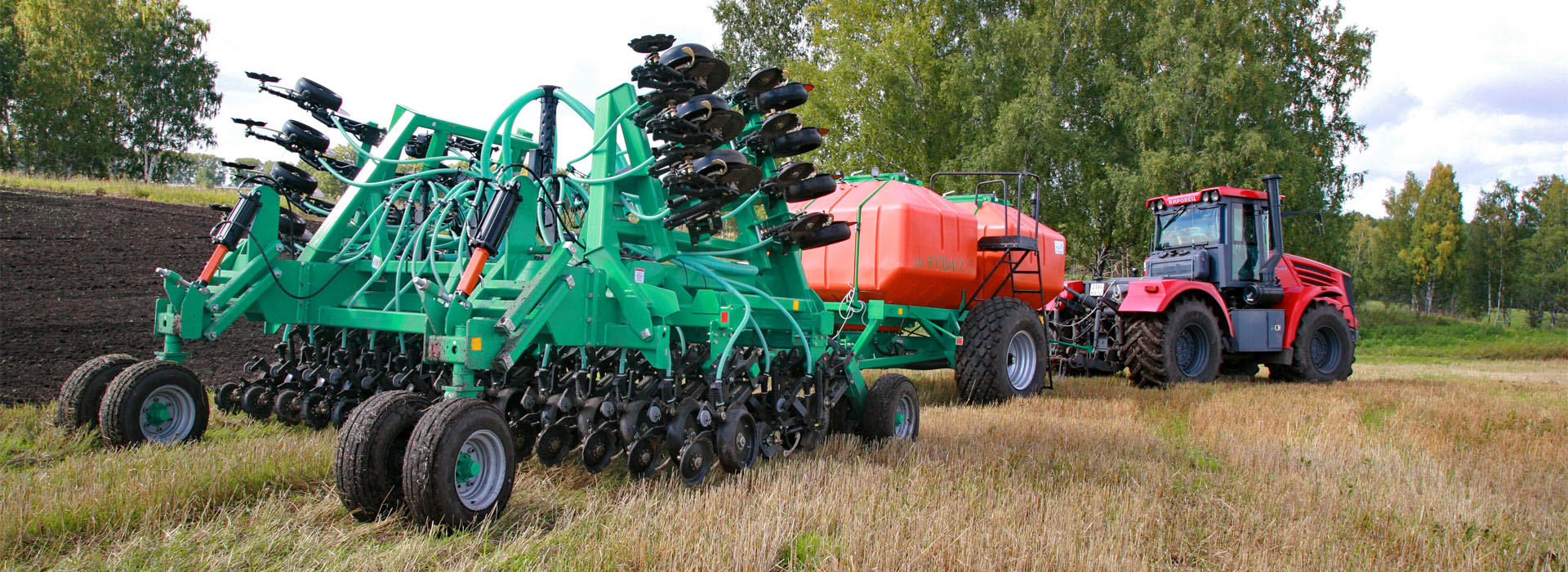

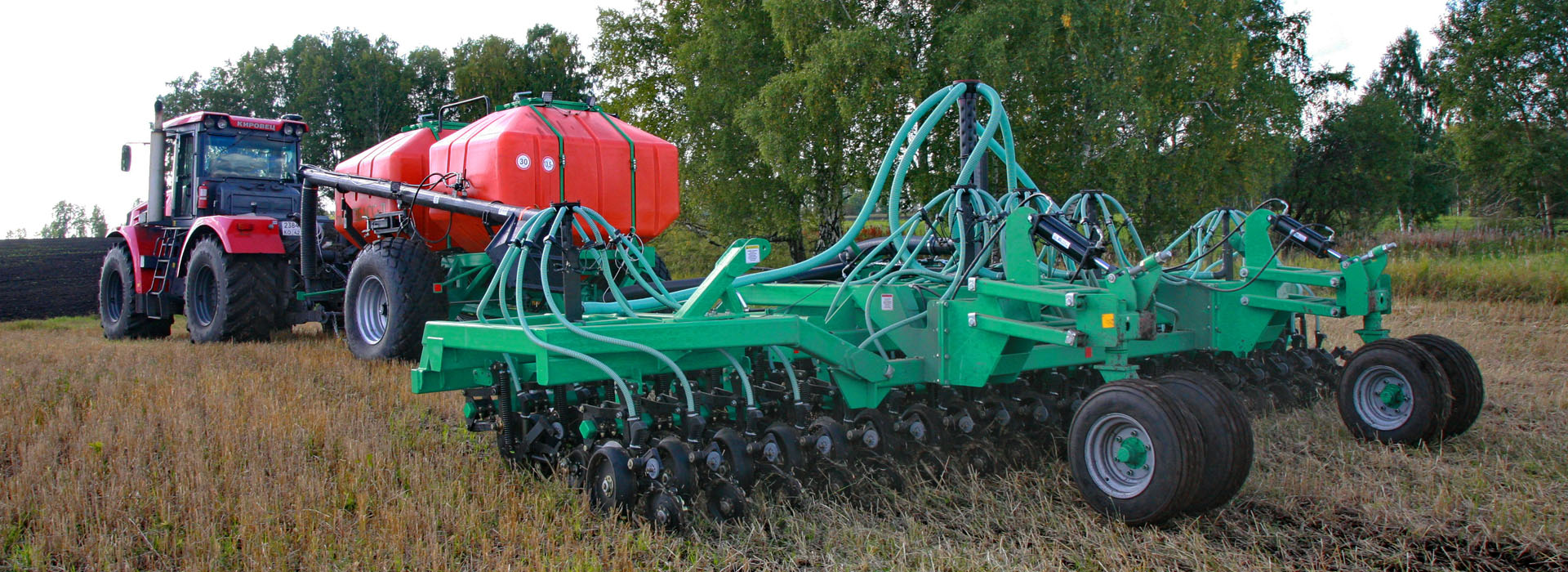

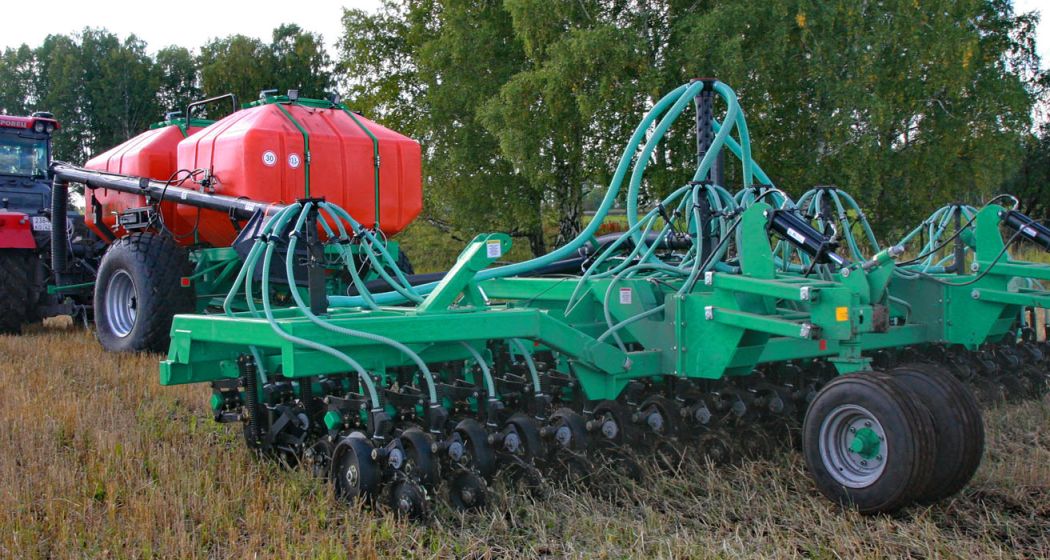

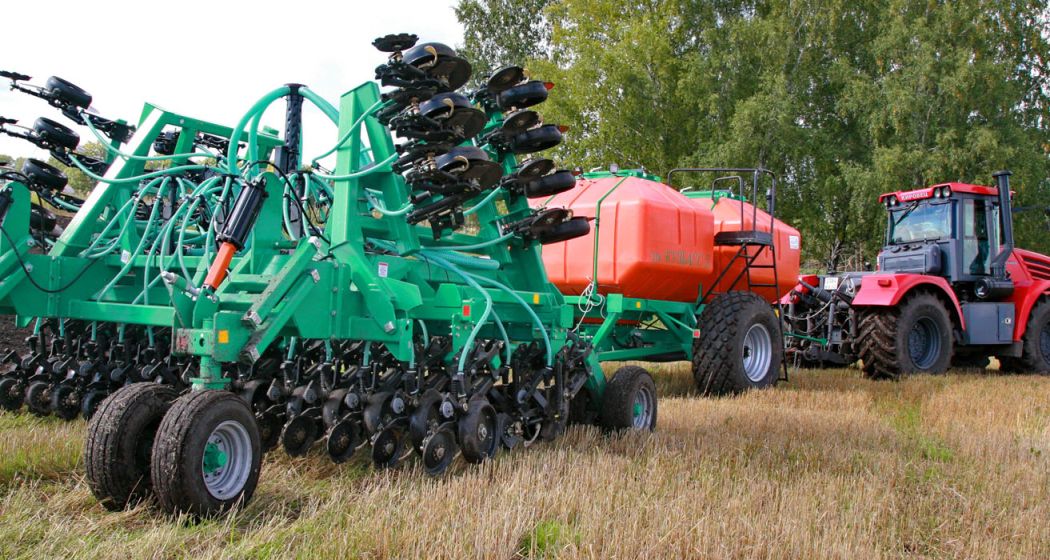

Узел монодискового сошника смонтирован на балке на параллелограммной шарнирной подвеске и состоит из опорного колеса, которое задаёт глубину заделки семян и наклонного режущего диска диаметром 450 миллиметров, который разрезает пожнивные остатки и формирует бороздку, благоприятную для семенного ложа. Анкер расширяет бороздку и заделывает семена на уплотненную подошву. Далее семена вдавливаются в почву при помощи прижимного устройства пакователя-уплотнителя (Китон), изготовленного из полимерного материала, пластичного и износостойкого, затем прикатывающие колеса уплотняют засеянную борозду. При этом обеспечивается плотный контакт семян с почвой и равномерная заделка семян строго на заданную глубину от 1,5 до 9 см.

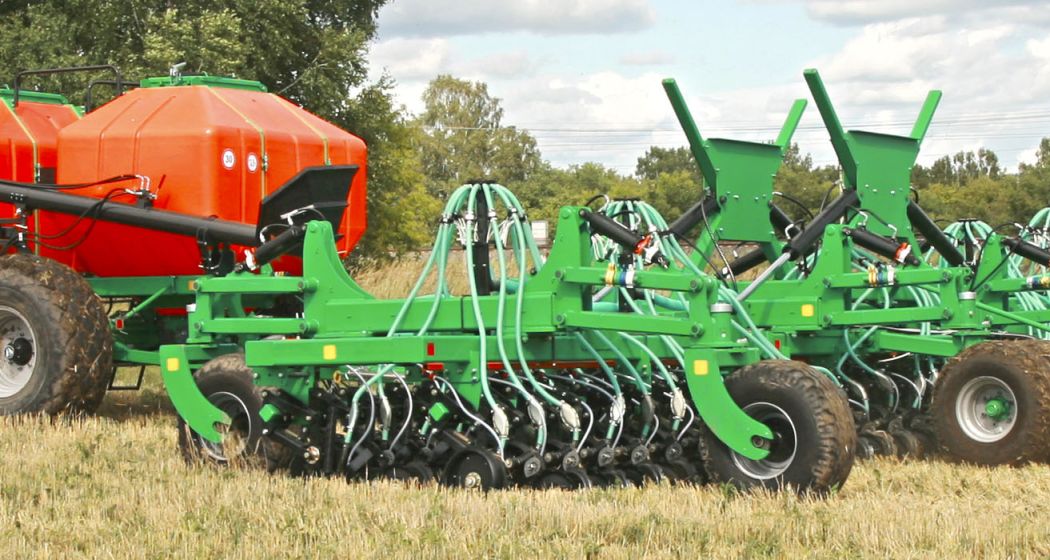

Посевной комплекс «Кузбасс-Д» оснащен рабочими органами в два ряда. Первый ряд может смещаться относительно второго с шагом 19 сантиметров, то есть междурядье регулируется и достигается 19 сантиметров или 38 сантиметров.
Удобрения при такой системе вносятся в почву между рядами семян. Возможна разная глубина заделки в почву.
Дополнительные узлы, устанавливаемые на ПК опционально:

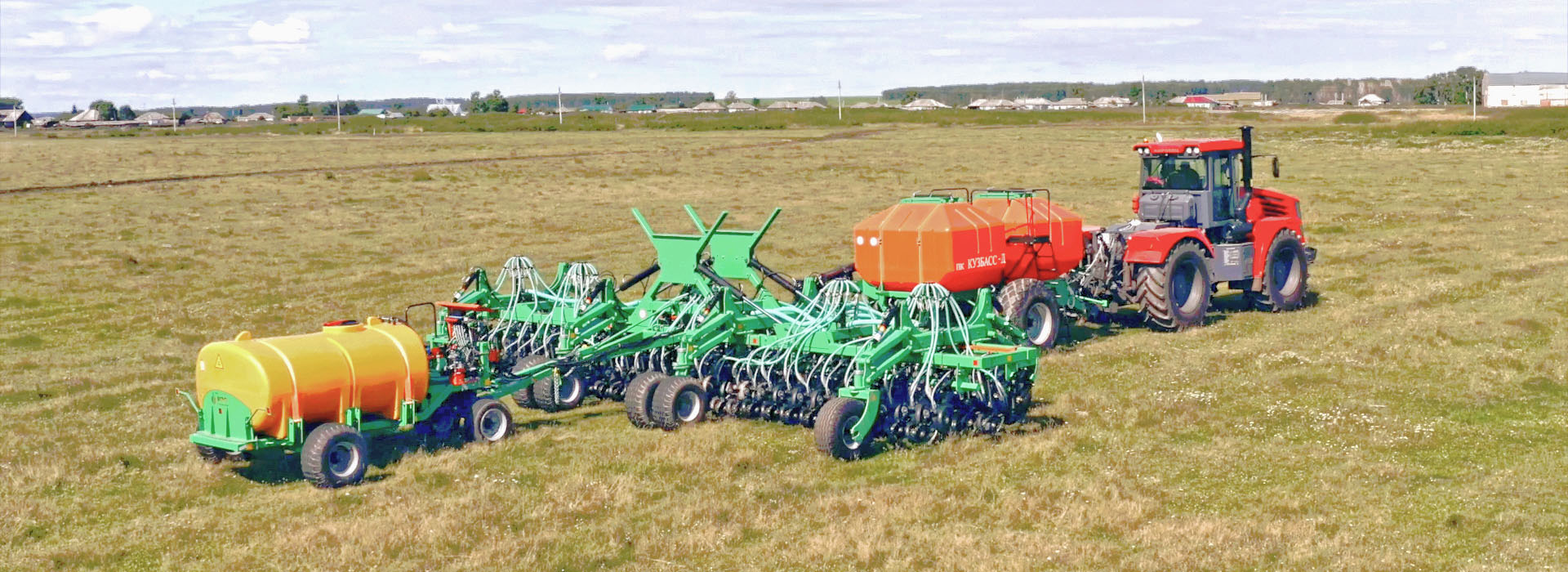

- Установка для влажного протравливания семян ПС-300. Устройство легко и быстро монтируется на корпус пневматического бункера. Протравливание происходит непосредственно в ходе загрузки семян в бункер штатным загрузочным устройством, исключая нанесение вреда здоровью персонала и загрязнение окружающей среды. Предпосевная защита семян является важным элементом технологии возделывания сельскохозяйственных культур, необходимой для эффективной защиты растений от болезней на начальном этапе их роста и развития, и позволяет снизить потенциальные потери урожая от болезней более чем на 50 %. Испытаниями доказано, что применение протравливателя семян на посеве зерновых позволяет снизить потери урожая в среднем на 2 ц/га.
Система управления сеялкой позволяет регулировать глубину заделки семян и удобрений на каждой секции.
Сеялка комплектуется системой контроля засорения каждого семяпровода.
Гидравлическая система ПК «КУЗБАСС-Д» имеет два контура:
- контур подъема/опускания рамы
- контур шнек/крылья
Технические характеристики
| 2.1. | ||||
| 2.2. | Число рядков, шт. | 40 | 48 | 60 |
| 2.3. | Расстояние между сошниками, см | 19/38 (1) | ||
| 2.4. | Рабочая ширина захвата, м | 7,6 | 9,1 | 11,4 |
| 2.5. | Класс агрегатируемого трактора | 5 | 6 | |
| 2.6. | Потребляемая мощность, кВт (при глубине посева до 60 мм) | 160 | 184 | 228 |
| Рекомендуемая мощность трактора, л.с. | 240 | 280 | 350 | |
| 2.7. | Потребляемая мощность, кВт (при глубине посева от 60 до 95 мм) | 220 | 250 | 300 |
| Рекомендуемая мощность трактора, л.с. | 300 | 350 | 400 | |
| 2.8. | Рабочие скорости, км/ч | 7-8 | ||
| 2.9. | Транспортная скорость, км/ч | 25 | ||
| 2.10. | Производительность основного времени, га/ч: | 6,1 | 7,3 | 9,1 |
| 2.11. | Удельный расход топлива кг/га | Не более 8 | Не более 9 | |
| 2.12. | Габаритные размеры составленной машины, мм: в рабочем положении: | |||
| -длина (+100) | 12800 | 12800 | 12800 | |
| -ширина (+50) | 7800 | 9340 | 11740 | |
| -высота (+50) | 3600 | 3600 | 3600 | |
| в транспортном положении: | ||||
| -длина (+100) | 12720 | 12720 | 12720 | |
| -ширина (+50) | 5350 | 5350 | 5350 | |
| -высота (+50) | 3600 | 4110 | 5185 | |
| 2.13. | Габаритные размеры в положении хранения: посевного агрегата: | |||
| -длина (+100) | 7180 | 7180 | 7180 | |
| -ширина (+50) | 5350 | 5350 | 5350 | |
| -высота (+50) | 3420 | 4110 | 5185 | |
| прицепного бункера | ||||
| -длина (+100) | 5630 | 5630 | 5630 | |
| -ширина (+50) | 3600 | 3600 | 3600 | |
| -высота (+50) | 3250 | 3250 | 3250 | |
| 2.14. | Тип ходовой системы | Пневматическая шина | ||
| 2.15. | Размер ходовых колес | 10/70-15,3; 550/60-22,5; 23,1х26 | ||
| 2.16. | Размер уравнивающих колес, мм | 390х115 | ||
| 2.17. | Дорожный просвет, мм | 300 | ||
| 2.18. | Масса машины, кг (±250) | 11800 | 14400 | 16000 |
| - в т.ч.: посевного агрегата, кг (±150) | 8800 | 11400 | 13000 | |
| - бункера, кг (±150) | 3000 | 3000 | 3000 | |
| 2.19. | Минимальный радиус поворота агрегата, м: (+0,5) - по крайней наружной точке | 10,4 | 13,8 | 15 |
| -по следу наружного колеса | 6,5 | 10,5 | 13,2 | |
| 2.20. | Необходимая ширина поворотной полосы, м | 30,4 | 36,4 | 34,2 |
| 2.21. | Ширина колеи ходовых колес, мм: | |||
| - в рабочем положении | 4024 | 6360 | 6360 | |
| - в транспортном положении | 4024 | 3656 | 3656 | |
| 2.22. | Диапазон нормы высева (выдуваемые вентилятором): кг/га 2) | |||
| - при скорости 7-8 км/ч | 3-481 | 3-402 | 2-321 | |
| - при скорости 10-11 км/ч | 3-313 | 3-262 | 2-209 | |
| 2.23. | Норма высева семян, бункер стандартный (в скобках – с вариаторным редуктором) кг/га: (выдаваемые одним дозатором) | |||
| - зерновые | 4-386 (14-556) | 3-315* (11-465) | 3-257* (9-371) | |
| - зернобобовые | 26-323* (13-514) | 21-260* (10-430) | 17-215* (8-343*) | |
| - травы (только с вариаторным редуктором) | 2-30* (0,5-52) | 2-30* (0,5-43) | 2-30* (0,5-35) | |
| Норма высева удобрений (для зернотуковых сеялок), кг/га | 42-437 (17-676) | 35-355 (14-565) | 29-291 (11-451) | |
| 2.24. | Неравномерность высева семян отдельными аппаратами, процентов: | |||
| - Зерновые | Не более 3 | |||
| - Зернобобовые | Не более 4 | |||
| - Травы | Не более 8 | |||
| 2.25. | Глубина заделки семян, мм | 15-95 | ||
| 2.26. | Универсальность: | |||
| - число производственных операций, выполняемых машиной | 3 | |||
| - вид операций | Высев семян, внесение удобрений, прикатывание | |||
| 2.27. | Комбинированность: | |||
| - число комбинированных операций, выполняемых машиной одновременно | 3 | |||
| 2.28. | Элементы автоматики: | |||
| - контролируемые операции | Сев, обороты, давление масла, уровень загрузки бункера, подсчет площади | |||
| - число датчиков автоматического контроля и сигнализации | 5 | |||
| - точки контроля | Двигатель, вентилятор, бункер | |||
| 2.29. | - трудоемкость сборки машины на месте ее применения, чел.ч | 62 | 70 | 80 |
| - трудоемкость составления агрегата, чел.ч | 0,3 | 0,3 | 0,3 | |
| - трудоемкость подготовки ПК для транспортировки, чел.ч | 0,4 | 0,4 | 0,4 | |
| 2.30. | Количество точек смазки: | |||
| - сезонных | 11 | 19 | 19 | |
| - периодических | 211 | 261 | 309 | |
| 2.31. | Расстояние между рядами сошников по ходу движения, мм | 1300 | ||
| 2.32. Показатели по узлам и рабочим органам (тип, количество, параметры) | ||||
| 2.33. | Емкость бункера для семян и удобрений, м3 | 6,5 / 8 / 10/ 11/ 12,8 (4) | ||
| 2.34. | Количество отсеков бункера | 2/3 (4) | ||
| 2.35. | Отношение объемов отсеков, передний/задний, % | 40/60; 50/50; 37,5/25/37,5 (4) | ||
| 2.36. | Количество сошников | 40 | 48 | 60 |
| 2.37. | Семявысевающая система: | |||
| способ внесения семян и удобрений | Воздушный поток | |||
| привод вентилятора-нагнетателя | Автономный двигатель / Гидропривод | |||
| давление (для пневматических сеялок), кПа | 7 | |||
| количество семявысевающих аппаратов | 2/3 (4) | |||
| механизм передачи движения на высевающие аппараты | Электромеханический | |||
| уровень звука на расстоянии 7 м. от работающего двигателя, не более дБА | 80 | |||
| 2.38. | Количество рядов сошников по ходу сеялки | 2 | ||
| Другие показатели | ||||
| 2.39. | Тип сошника | Монодиск | ||
| 2.40. | Тип механизма навески сошника | Параллелограммный – рычажный Подпружиненный | ||
| ТРЕБОВАНИЯ К АГРОТЕХНИЧЕСКОМУ ФОНУ | ||||
| 2.41. | Влажность почвы, % | 15-25 | ||
| 2.42. | Твердость почвы, МПА по слоям, см: | |||
| от 0 до 5 включительно | 0,2-0,5 | |||
| от 5 до 10 включительно | 0,6-0,9 | |||
| 2.43. | Наличие пожнивных остатков, не более, см | 25 | ||
| 2.44. | Рельеф (уклон поля), °, не более | 7 | ||
