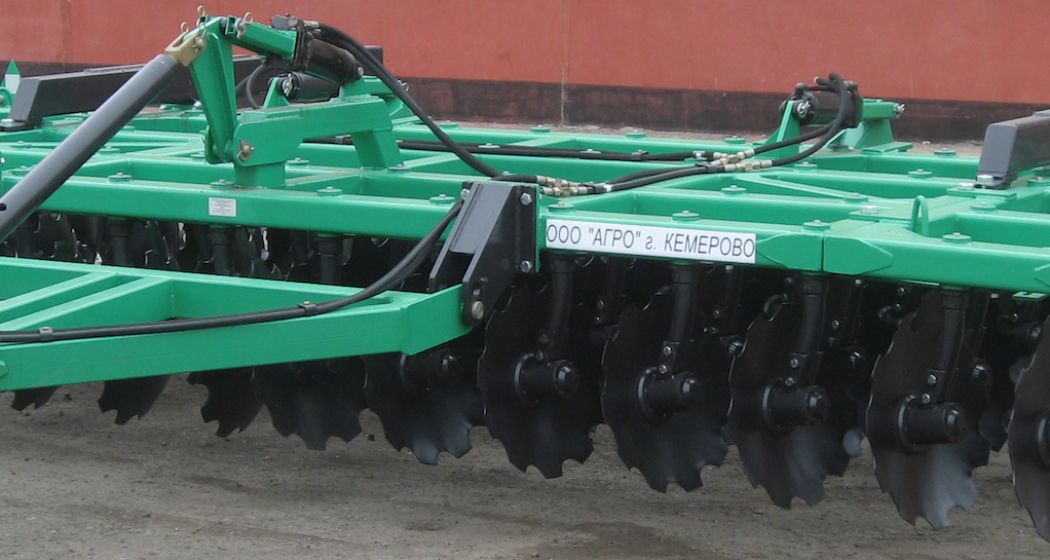

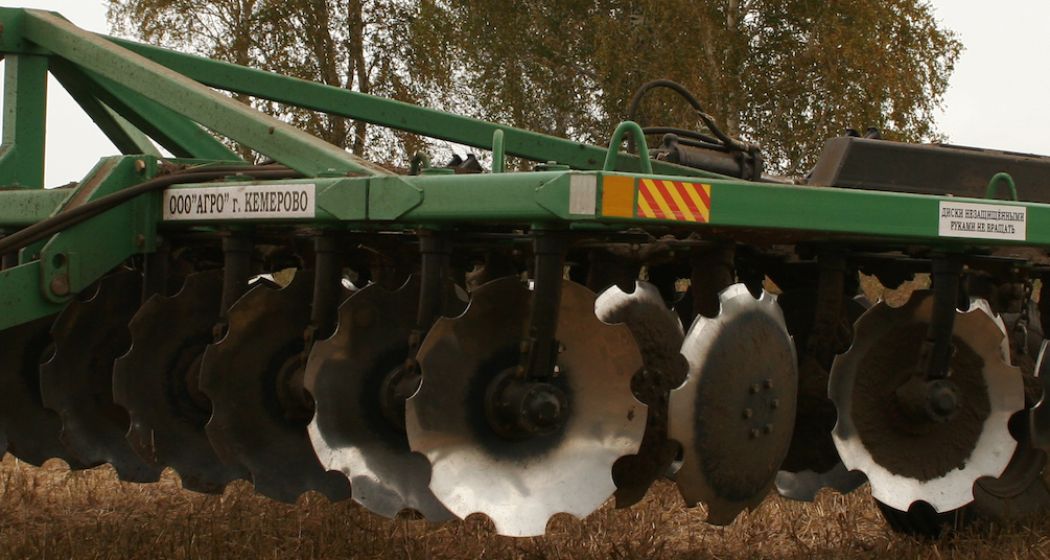

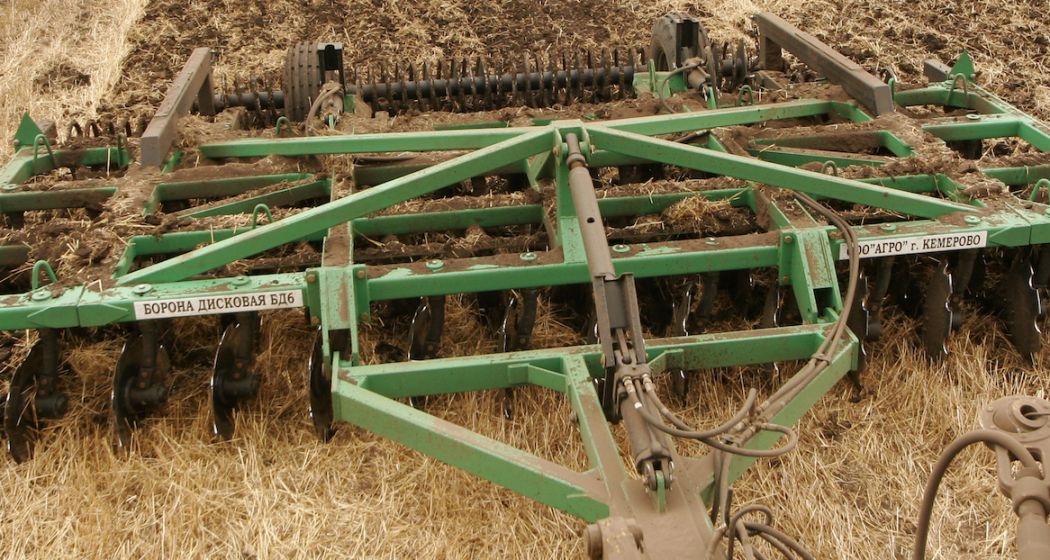

Борона дисковая «Агродиск» состоит из рамы, с закрепленными на ней рабочими органами, шасси, прицепного устройства, механизмов регулировки угла атаки дисков, центрального прикатывающего шлейф-катка, прикрепленного к раме с помощью собственных балок.
Рабочие органы расположены в четыре ряда. В каждом ряду рабочие органы соединены между собой поворотными тягами, имеют свой механизм регулировки угла атаки и регулируются синхронно.
Борона дисковая четырехрядная предназначена:
- для поверхностной обработки почвы на глубину до 12 см при основной и предпосевной подготовке почвы по энерго- и ресурсосберегающим технологиям под зерновые, технологические и кормовые культуры;
- уничтожения сорняков;
- измельчения пожнивных остатков;
- для ухода за лугами и пастбищами.
Борона дисковая «Агродиск» применяется во всех агроклиматических зонах, в том числе подверженных ветровой и водной эрозии, на всех типах почв, кроме зоны горного земледелия.
Измельченные пожнивные остатки и сорная растительность равномерно распределяются в почву. Борона «Агродиск»взрыхляет и выравнивает почву, заделывая при этом внесенные удобрения, повышает плодородие почвы, восстанавливает естественный гумусный слой, существенно снижая затраты на возделывание сельхозкультур по сравнению с традиционными дисковыми боронами.

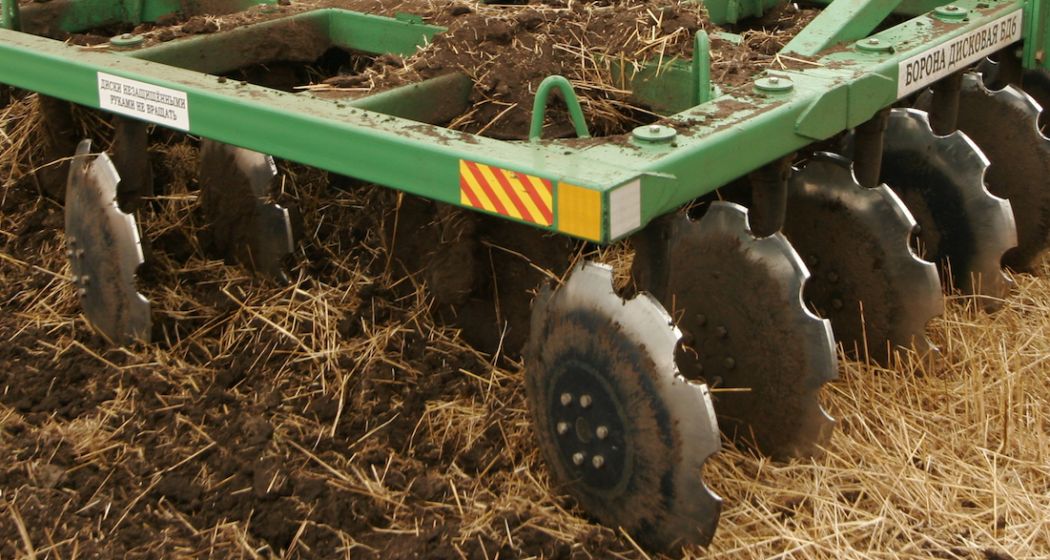

Борона дисковая «Агродиск» позволяет работать на полях с повышенной влажностью (до 35%), с большим количеством пожнивных остатков и сорной растительности. Конструкция бороны позволяет регулировать угол атаки каждого ряда дисков от 0 до 25 градусов. Стойки дисков находятся на значительном расстоянии друг от друга, исключая при этом наматывание сорной растительности.
Гидравлическая система дисковой бороны «Агродиск» состоит из трех гидроцилиндров, которые одновременно опускают шасси и поднимают раму в транспортное, и поднимают шасси и опускают раму соответственно в рабочее положение.
Наименование показателя | Значение показателя | ||
Обозначение | 4004 | 6004 | 8004 |
Тип машины | Полуприцепная | ||
Рабочие органы | Сферические диски с вырезом | ||
Диаметр рабочих дисков,мм | 560 | ||
Число рядов рабочих органов, шт. | 4 | ||
Расстояние между рабочими органами в ряду, мм | 400 | ||
Рабочая ширина захвата, м | 4,2 | 5,8 | 8,2 |
Агрегатируется | Трактор кл. 5 | Трактор кл. 8 | |
Рекомендуемая мощность трактора, л.с. | 270-300 | 300-350 | 420-500 |
Рабочие скорости, км/ч | До 20 | До 15 | |
Транспортная скорость, км/ч | До 25 | ||
Производительность основного времени, га/ч: | 8 | 10 | 12 |
Предельная влажность почвы, % | До 35 | ||
Габаритные размеры машины, мм | |||
в рабочем положении: | |||
- длина | 6600+50 | 6650+50 | 7800+50 |
- ширина | 4600+50 | 6350+50 | 8650+50 |
- высота | 1280+50 | 1300+50 | 1100+50 |
в транспортном положении: | |||
- длина | 6530+50 | 6700+50 | 7690+50 |
- ширина | 4600±50 | 4320+50 | 4600+50 |
- высота | 1740+50 | 3150+50 | 4160+50 |
Дорожный просвет, мм | 460 | ||
Масса, кг | 3400±50 | 5120±50 | 8000±50 |
Ширина колеи ходовых колес в транспортном положении, мм | 2500±50 | 2500±50 | 1800±50 |
Необходимая ширина поворотной полосы, м | 20 | 24 | |
Пределы регулировки рабочих органов по глубине, мм | 60-120 | ||
Угол атаки дисков, градусов | Регулируемый: от 0° до 25° | ||
Перевод в транспортное положение | Гидравлический | ||
Перевод в рабочее положение | Гидравлический | ||
Количество дисков | 42 | 56 | 82 |
Расстояние между рядами дисков по ходу движения, мм | 675/700 |
